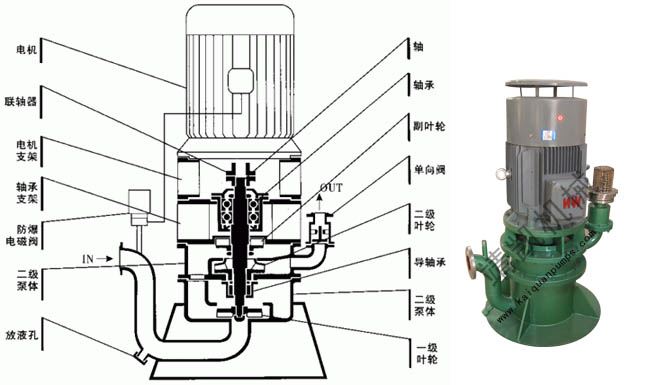

WFB型无密封自控自吸泵产品结构图
自吸泵结构图
一、结构概述:

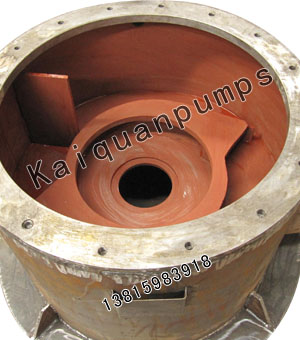

  无密封自控自吸泵有单级泵体和双级泵体两种形式。对扬程高于50米,采用多级泵体,多级叶轮设计。提高水泵效率,保证满足客户要求。

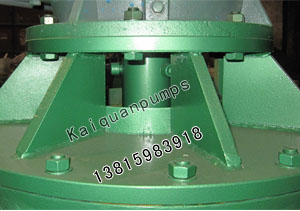

  无密封自控自吸泵转子跟电机联接有两种形式。一种水泵转子部分直接跟电机相连,一种水泵转子通过联轴器形式跟电机相连。采用联轴器联接,便于水泵拆卸和维修保养。
二、内部结构图:
直接跟电机轴联接
采用联轴器形式跟电机轴联接
